電磁脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣"開關"。它工作原理是用電器的脈沖轉化為機械的脈動,使得脈動氣體的強大能量變成動量,在短時間內釋放產生巨大沖力,用plc控制其脈沖的間隔應根據額定氣體壓力恢復時間l來確定。

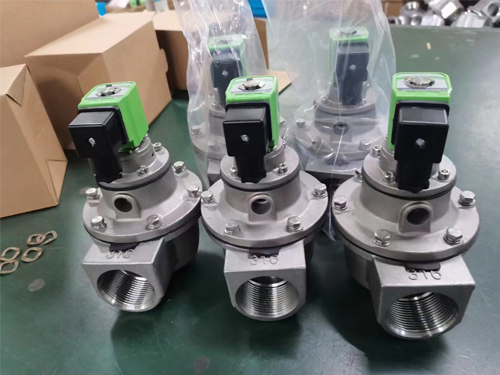

電磁脈沖閥由殼體、膜片、電磁線圈等組成。膜片的作用是把電磁脈沖閥分成前、后二個氣室,當接通壓縮空氣通過節流孔進入后氣室,此時后氣室壓力將膜片緊貼閥的輸出口,此時電磁脈沖閥處于“關閉”狀態。
脈沖噴吹控制儀電發出信號,電磁線圈工作,膜片開啟,此時電磁閥處于開啟狀態:電磁脈沖閥銜鐵復位,后氣室放氣孔關閉,后氣室壓力升高使膜片緊貼閥出口,電磁脈沖閥又處于“關閉”狀態。
使用前注意檢查電磁脈沖閥是否在運輸過程中損壞。安裝前應先通氣清理供氣管道內雜物。安裝時注意氣體流動方向及接管是否正確。在安裝時所有的O型密封圈都要涂上合適的潤滑劑。
電磁脈沖閥線圈上共有三個插腳,并配有專用插頭,每個插頭上一個接線柱,其中一個有“ ”符號的為接地插腳,用戶可根據需要決定是否接地。
(一般情況下,電壓小于36V時可不接地,大于36V時應接地。)另二個為線圈電源插腳,分別與脈沖噴吹控制儀對應順序的公共端和序號端相連,每個電磁閥的都要有一個接線柱和脈沖控制儀的公共端連接,另一個接線柱和控制儀的序號端連接,一號電磁閥接一號端口,二號電磁閥接二號端口,以此類推。
需要注意的是控制儀輸出電壓要和
電磁脈沖閥線圈工作電壓一致。
